在日常生活和工业生产中，电力线路的稳定运行至关重要。然而，电力线路故障时有发生，如何快速准确地定位并解决这些故障，成为了一个亟待解决的问题。而10kv故障指示器的出现，正是为了解决这一难题。本文将详细介绍10kv故障指示器的各个方面，让您对它有更深入的了解。

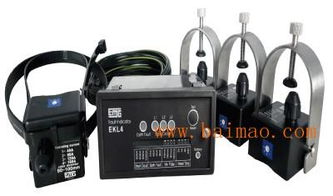

什么是10kv故障指示器？

10kv故障指示器是一种安装在电力线上的故障检测装置，主要用于指示短路故障和单相接地故障。它通过检测线路中的电流突变及持续时间来判断故障，适应负荷电流变化，减少误动作的可能性。在变电所的配出线出口处加装信号源，在配电线路始端、中部和各分支处，三相导线上加装单相接地故障指示器，以指示故障区段。

工作原理

10kv故障指示器的工作原理是基于检测线路中的电流和电压变化。当电力线路发生短路、接地故障或过载等情况时，故障指示器会根据预设的故障电流和故障持续时间进行指示，以提醒维护人员存在故障。具体来说，故障指示器内部包含单片机模块、电源模块、线路短路及接地故障测量模块等多个功能模块。这些模块协同工作，实时监测线路状态，一旦发现异常，便会通过翻牌显示或发光显示的方式提醒维护人员。

主要功能特点

10kv故障指示器具有多种功能特点，使其成为电力线路故障检测的重要工具：

1. 在线运行：故障指示器可以直接安装在电力线路（架空或母排）上，无需维护，可长期稳定运行。

2. 故障监测：具有识别短路、接地故障的功能，并可区分永久性故障和瞬时性故障。

3. 故障判断：检测短路故障时，线路电流突变，且待开关跳闸后方给出故障指示，无需设定动作值。

4. 显示方式：翻牌显示或发光显示，360°范围内均可观察。翻牌方式时，显示牌采用夜视反光技术，便于夜间观察。

5. 抑制涌流：当线路送电时，指示器检测到励磁涌流，动作回路闭锁，防止故障指示器误动作。

6. 自动复位：故障指示器探头具有延时自动复位或遥控复位的功能，自动复位时间可由用户指定或出厂前设定。

7. 信号远传：内置无线通信模块，可将动作信号远传至监控中心，便于远程监控和管理。

8. 带电装卸：可带电安装和摘卸，装卸过程不发生误报警。

应用场景

10kv故障指示器广泛应用于10kv配电架空线路，对于提高供电可靠性和运维效率具有重要作用。具体应用场景包括：

城市电网：城市电网复杂，线路铺设路径多样，故障查找难度大。10kv故障指示器能够快速确定故障区段，缩短停电时间，提高供电可靠性。

农村电网：农村地区线路长，用户分散，故障排查困难。10kv故障指示器能够缩小故障范围，减轻巡线人员劳动强度。

工业区电网：工业区电网负荷大，故障影响范围广。10kv故障指示器能够及时发现故障，降低经济损失。

安装与使用

10kv故障指示器的安装与使用相对简单，但仍需注意以下几点：

1. 选择合适的安装地点：安装故障指示器时，应根据线路长度、地形、地貌选择安装地点。应避开污秽、烟雾等带电线路，同时避开跨越公路、铁路、河流等，防止观察翻牌式故障指示器时得出错误结论。

2. 正确连接电源：故障指示器需要稳定的电源供电。可采用感应取电、太阳能板、电池等多种方式为系统供电。太阳能电池板应安装在采光良好的位置，电池板正面朝南，距地面不应小于4米。

3. 设置合适的故障阈值：根据设备提供的说明书设置合适的故障电流和故障持续时间阈值，确保故障指示器能够准确识别故障。

4. 定期检测与维护：定期对故障指示器进行检测和校准，保证其正常工作。避免故障指示器受到外界物质的污染和损坏，保持其灵敏度和可靠性。

优势与挑战

10kv故障指示器在提高电力线路运维效率方面表现出显著优势，但也面临一些挑战：

优势：

快速定位故障：能够迅速确定故障区段，缩短停电时间，提高供电可靠性。

降低劳动强度：减轻了巡线人员的劳动强度，提高了工作效率。

智能化管理：通过无线通信模块将故障信息远传至监控中心，实现远程监控和管理。

挑战：

产品质量问题：部分产品存在运行不稳定、寿命短等问题，影响故障指示器的使用效果。

环境因素干扰：户外电磁干扰复杂，可能导致故障指示器发出错误信号或误动。

电池寿命限制：电池寿命有限，需定期更换，增加了维护成本。

未来发展

随着智能电网的建设和推进，10kv故障指示器将迎来更多发展机遇。未来的发展方向可能包括：

提高产品质量：通过技术创新和改进生产工艺，提高故障指示器的稳定性和寿命。

智能化升级：结合物联网、大数据等技术，实现故障指示器的智能化管理和预警功能。

多功能集成：将故障指示器与其他电力设备集成，形成综合监测系统，提高电力系统的可靠性和安全性。

结语

10kv故障指示器作为电力线路故障检测的重要工具，在提高供电可靠性和运维效率方面发挥着重要作用。通过了解其工作原理、功能特点、应用场景以及安装与使用注意事项等方面的知识，我们可以更好地利用这一工具来保障电力线路的安全稳定运行。未来，随着技术的不断进步和创新，10kv故障指示器将发挥更大的作用，为智能电网的建设和发展贡献力量。
