AGP（加速图形端口）的工作原理

AGP（加速图形端口）运行原理

在现代计算机系统中，图形处理是不可或缺的一部分。无论是观看高清电影、玩3D游戏，还是进行复杂的图形设计，高效的图形处理能力都至关重要。AGP（Accelerated Graphics Port，加速图形端口）作为英特尔公司设计和主导的一种新型图形插槽，于1996年7月正式推出，它通过改进数据传输方式，显著提升了计算机的图形处理速度。

AGP的起源与发展

随着显示芯片的发展，PCI（Peripheral Component Interconnect，外设组件互连）总线日益无法满足图形处理对高带宽的需求。PCI总线是一种共享总线，允许多个设备同时传输数据，但这种方式在图形处理等高带宽需求场景下，容易形成数据瓶颈。为了解决这个问题，英特尔公司推出了AGP接口。

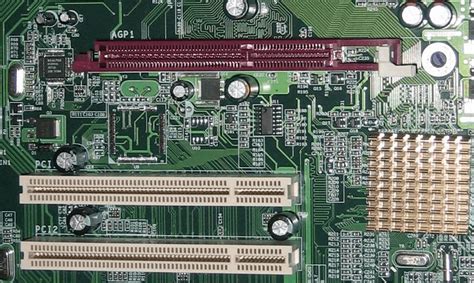

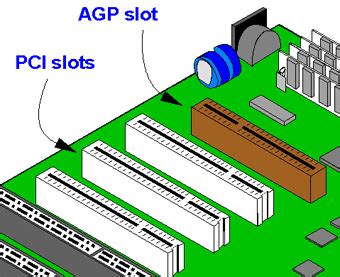

AGP接口基于PCI 2.1版规范并进行扩充修改而成，工作频率为66MHz。它采用点对点连接方式，直接连接控制芯片和AGP显示卡，避免了PCI总线的系统瓶颈。同时，AGP接口通过北桥芯片与主板相连，使显示芯片能够直接访问系统主内存，进一步提高了数据传输速度。

AGP标准经历了多个发展阶段，从AGP 1.0（包括AGP 1X和AGP 2X）到AGP 2.0（包括AGP Pro和AGP 4X），再到AGP 3.0（AGP 8X），其传输速度从最初的266MB/s提升至2.1GB/s。

AGP的运行原理

AGP的工作原理主要基于以下几个关键技术：

1. 专用连接：

AGP提供了一条从图形卡到CPU的点对点专用连接。这意味着除了图形卡以外，没有任何其他设备连接到AGP端口。这种专用连接确保了图形卡能以最强的连接能力进行工作，避免了数据在总线上排队等待处理的问题。

2. 管道传输：

AGP采用管道传输技术，使图形卡只需通过一个请求即可接收和响应多个数据包。这意味着在渲染特定图像时，图形卡可以一次性接收所需的所有信息，并高效地处理这些数据。

3. 边带寻址：

AGP引入了边带寻址技术，使用八条额外的线路专门用于寻址。传统的PCI总线将“接收方”和“发送方”信息与工作数据捆绑在同一个数据包中，这导致了数据传输的瓶颈。而AGP通过将地址信息分离出来，释放了数据通道的全部带宽，提高了数据传输效率。

4. 动态内存分配：

AGP允许操作系统为图形卡动态分配RAM，这种内存被称为AGP内存或非本地视频内存。使用系统RAM来存储纹理贴图，不仅减少了存储在图形卡内存中的贴图数量，还突破了图形卡RAM容量的限制。

5. 图形地址重映射表（GART）：

GART是AGP技术中的一个重要组件，它利用系统内存为图形卡存储纹理贴图，并重新指定地址。GART可以将纹理贴图零散地存储在系统RAM中，当CPU需要时，能够迅速将纹理贴图重新组织起来，确保图形处理的高效性。

AGP的优势

相比PCI总线，AGP在图形处理方面具有显著优势：

高带宽：AGP通过专用连接和高效的数据传输技术，显著提高了数据传输带宽，满足了图形处理对高带宽的需求。

低延迟：AGP的管道传输和边带寻址技术减少了数据传输的延迟，使图形处理更加迅速和流畅。

动态内存管理：通过动态分配系统内存，AGP突破了图形卡内存容量的限制，提高了纹理贴图的存储和处理效率。

兼容性：AGP接口与多种图形卡兼容，为用户提供了丰富的选择。

AGP的应用场景

AGP技术广泛应用于各种需要高性能图形处理的场景：

3D游戏：3D游戏对图形处理性能要求较高，AGP能够确保游戏画面的流畅和细腻。

图形设计：在图形设计领域，如CAD（计算机辅助设计）和3D建模，AGP提供了高效的数据传输和处理能力，加快了设计速度。

视频播放：在高清视频播放方面，AGP的高带宽和低延迟特性确保了视频画面的清晰和流畅。

AGP的未来发展

尽管AGP技术在当时取得了显著的成功，但随着技术的进步和市场需求的变化，它逐渐被更新的接口标准所替代。PCI Express（PCIe）作为新一代总线标准，以其更高的带宽和更强的扩展性，逐渐成为市场主流。

然而，AGP技术在计算机图形处理领域的贡献是不可忽视的。它为后来的图形处理技术提供了宝贵的经验和启示，推动了计算机图形处理技术的不断发展。

结论

AGP（加速图形端口）作为英特尔公司设计和主导的一种新型图形插槽，通过专用连接、管道传输、边带寻址、动态内存分配和图形地址重映射表等关键技术，显著提高了计算机的图形处理速度。它在3D游戏、图形设计和视频播放等领域发挥了重要作用，为后来的图形处理技术奠定了坚实基础。尽管AGP技术已被更新的接口标准所替代，但其在计算机图形处理领域的贡献将永远被铭记。
